Светодиоды инфракрасные SMD 3535 |
|
![Светодиоды инфракрасные SMD 3535](../images/ir-3535-leds.jpg)
|
|
Светодиоды инфракрасные SMD3535 или ИК-светодиоды являются источником световой энергии в инфракрасном спектре. Светодиоды инфракрасные SMD3535 используются для подсветки объектов в приборах ночного видения, а также в камерах наблюдения за охраняемыми объектами. Чем больше их количество и чем лучше излучатели, тем сильнее и шире результирующий сигнал. Выпускается множество наиболее распространенных типов инфракрасных светодиодов в корпусах SMD3535, классифицированных по длине волны, углу, интенсивности, типу корпуса и прямому току. Наиболее распространенными длинами волн для инфракрасных светодиодов в корпусах SMD3535 являются 740 нм, 810 нм, 850 нм, 910 нм и 940 нм.
Полярность инфракрасных SMD светодиодов типоразмера 3535 |

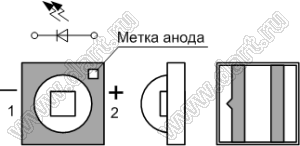

Светодиоды инфракрасные SMD типоразмера 3535 имеют положительную (анодную) и отрицательную (катодную) контактные площадки. Схематическое обозначение светодиода аналогично диоду, за исключением двух стрелок, направленных наружу. Анод (+) отмечен треугольником, а катод (-) отмечен линией. |
![](../images/polaritysmd3535.png) |
Определение полярности светодиодов Светодиоды инфракрасные SMD 3535 поставляются нами со склада в Москве и под заказ с фабрик. Условия поставки светодиодов инфракрасных SMD 3535 уточняйте у наших менеджеров. |
Параметры измерены при Tокр=25°C
|
258587 |

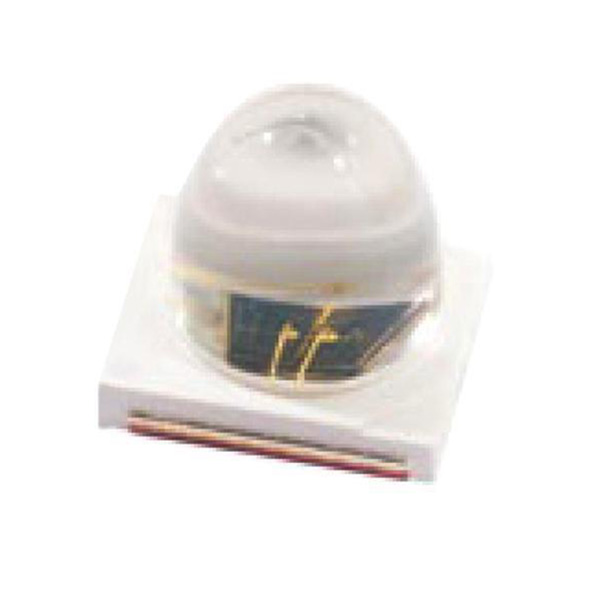

BLC3535SIR2C-3B |
![](../images/C3535SIR2C-3B.jpg) |
прозрачный |
3.50x3.50x2.90 |
160 |
850 |
1,4…2,0 |
1,4…2,0 |
![](../../../images/pdf.gif) |
258560 |

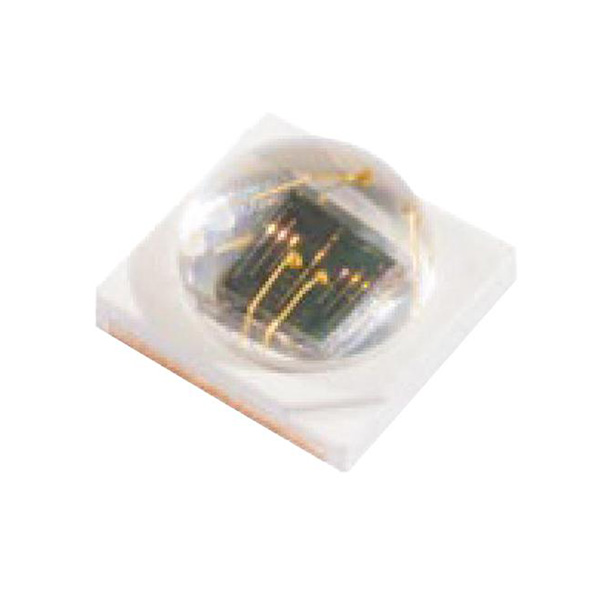

BLC3535SIRC-3B |
![](../images/C3535SIRC-3B.jpg) |
прозрачный |
3.50x3.50x2.00 |
160 |
850 |
1,4…2,0 |
1,4…2,0 |
![](../../../images/pdf.gif) |
259923 |

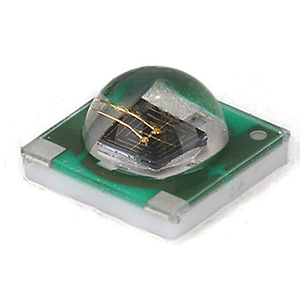

BL3535IR12G42-T7A-850 |
![](../images/JH-3535IR12G42-T7A.jpg) |
прозрачный |
3.45x3.45x2.36 |
300…500 |
850 |
1,6…2,0 |
1,6…2,0 |
![](../../../images/pdf.gif) |
259924 |

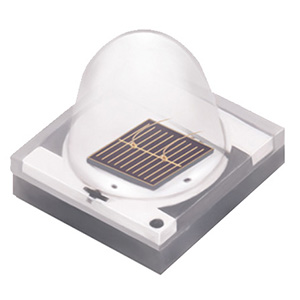

BL3535IR6G42-T8A-740 |
![](../images/JH-3535IR6G42.jpg) |
прозрачный |
3.45x3.45x3.20 |
400…600 |
740 |
1,8…2,2 |
1,8…2,2 |
![](../../../images/pdf.gif) |
259925 |
BL3535IR6G42-T8A-810 |
![](../images/JH-3535IR6G42.jpg) |
прозрачный |
3.45x3.45x3.20 |
200…400 |
810 |
1,6…2,0 |
1,6…2,0 |
![](../../../images/pdf.gif) |
259926 |
BL3535IR6G42-T8A-850 |
![](../images/JH-3535IR6G42.jpg) |
прозрачный |
3.45x3.45x3.20 |
300…500 |
850 |
1,6…2,0 |
1,6…2,0 |
![](../../../images/pdf.gif) |
259927 |
BL3535IR6G42-T8A-910 |
![](../images/JH-3535IR6G42.jpg) |
прозрачный |
3.45x3.45x3.20 |
100…300 |
910 |
1,4…1,8 |
1,4…1,8 |
![](../../../images/pdf.gif) |
259928 |
BL3535IR6G42-T8A-940 |
![](../images/JH-3535IR6G42.jpg) |
прозрачный |
3.45x3.45x3.20 |
200…400 |
940 |
1,4…1,8 |
1,4…1,8 |
![](../../../images/pdf.gif) |
259929 |

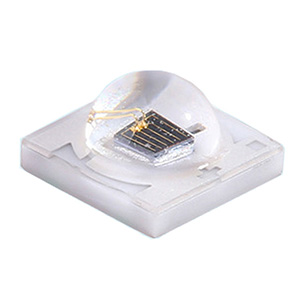

BL3535IR12G42-T8A-740 |
![](../images/JH-3535IR12G42.jpg) |
прозрачный |
3.45x3.45x2.36 |
400…600 |
740 |
1,8…2,2 |
1,8…2,2 |
![](../../../images/pdf.gif) |
259930 |
BL3535IR12G42-T8A-810 |
![](../images/JH-3535IR12G42.jpg) |
прозрачный |
3.45x3.45x2.36 |
200…400 |
810 |
1,6…2,0 |
1,6…2,0 |
![](../../../images/pdf.gif) |
259931 |
BL3535IR12G42-T8A-850 |
![](../images/JH-3535IR12G42.jpg) |
прозрачный |
3.45x3.45x2.36 |
300…500 |
850 |
1,6…2,0 |
1,6…2,0 |
![](../../../images/pdf.gif) |
259932 |
BL3535IR12G42-T8A-910 |
![](../images/JH-3535IR12G42.jpg) |
прозрачный |
3.45x3.45x2.36 |
100…300 |
910 |
1,4…1,8 |
1,4…1,8 |
![](../../../images/pdf.gif) |
259933 |
BL3535IR12G42-T8A-940 |
![](../images/JH-3535IR12G42.jpg) |
прозрачный |
3.45x3.45x2.36 |
200…400 |
940 |
1,4…1,8 |
1,4…1,8 |
![](../../../images/pdf.gif) |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
